MPM258客戶試用及測試報告
客戶概況
公司名稱：訊達科智有限公司
測試工程師：陳工
客戶主要業務為物聯網應用方向，此次進行的某項目，需A產品解決現場流量及壓力監測并實現無線遠傳，對現場情況進行實時監測。客戶開發了相關的A-1/A-2兩塊A產品采集板，目前電路部分已經試驗成功，需要采集部分壓力模塊進行效果驗證。經選擇與溝通，他們選擇了麥克MPM258產品，并選購了兩只進行測試。
01 產品外觀檢視
根據需求，本次購買的測試樣品規格型號為MPM258-10-A-3/5-0-1和MPM258-12-G-3/5-0-1，產品包裝精致且安全，附帶了合格證與產品使用說明書。
產品外表面光潔平滑，做工良好。外形尺寸與我司以往常用的麥克經典款MPM280型產品基本一致，即φ19mm*15mm的通用OEM芯體封裝，便于我們進行替換安裝。
02 接線測試

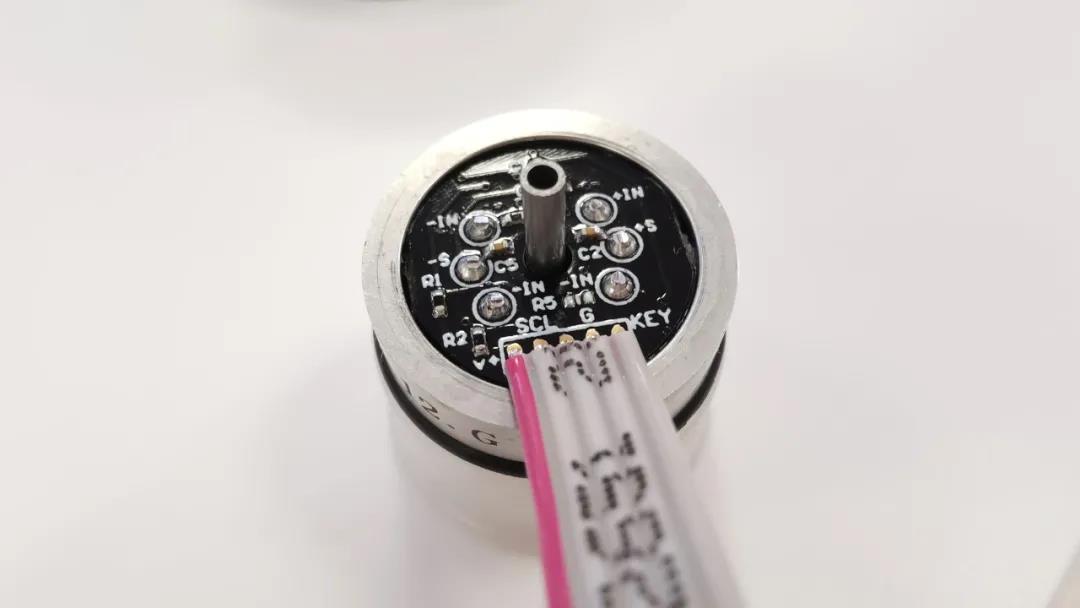

MPM258型產品的數字處理部分使用了亞光黑電路板；外圍的電阻電容電路器件使用0402型封裝；

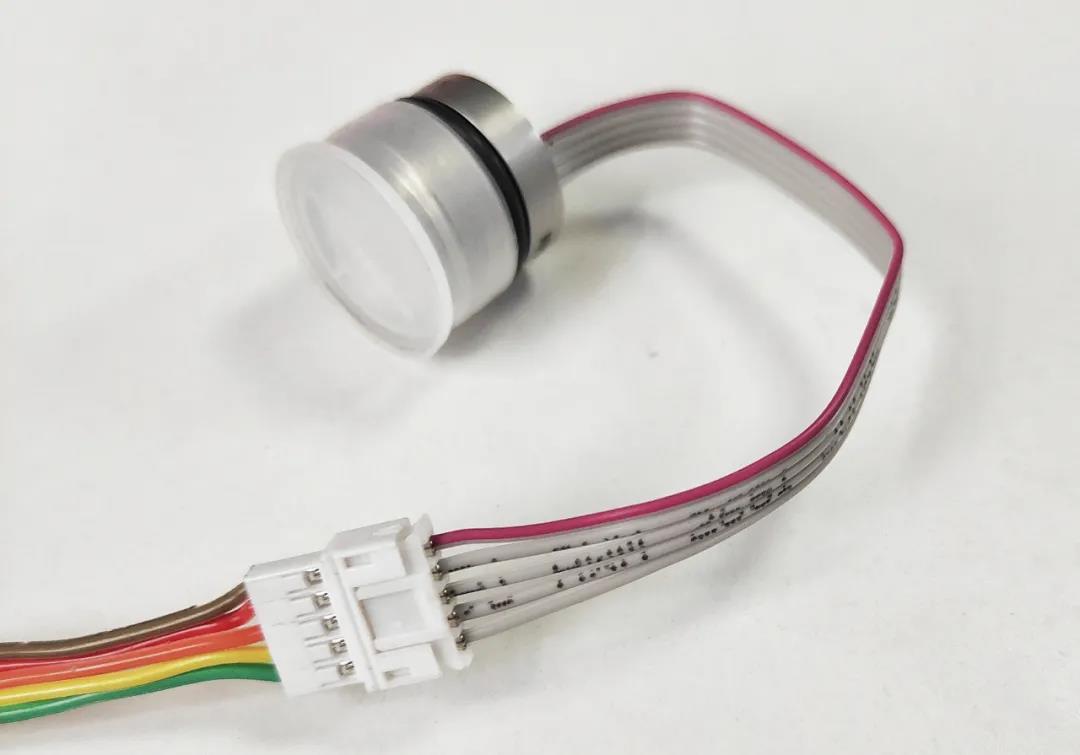

電路外出線為灰排線，接口采用具有防反插功能的PH2.0-5P插頭，避免電氣連接錯誤。

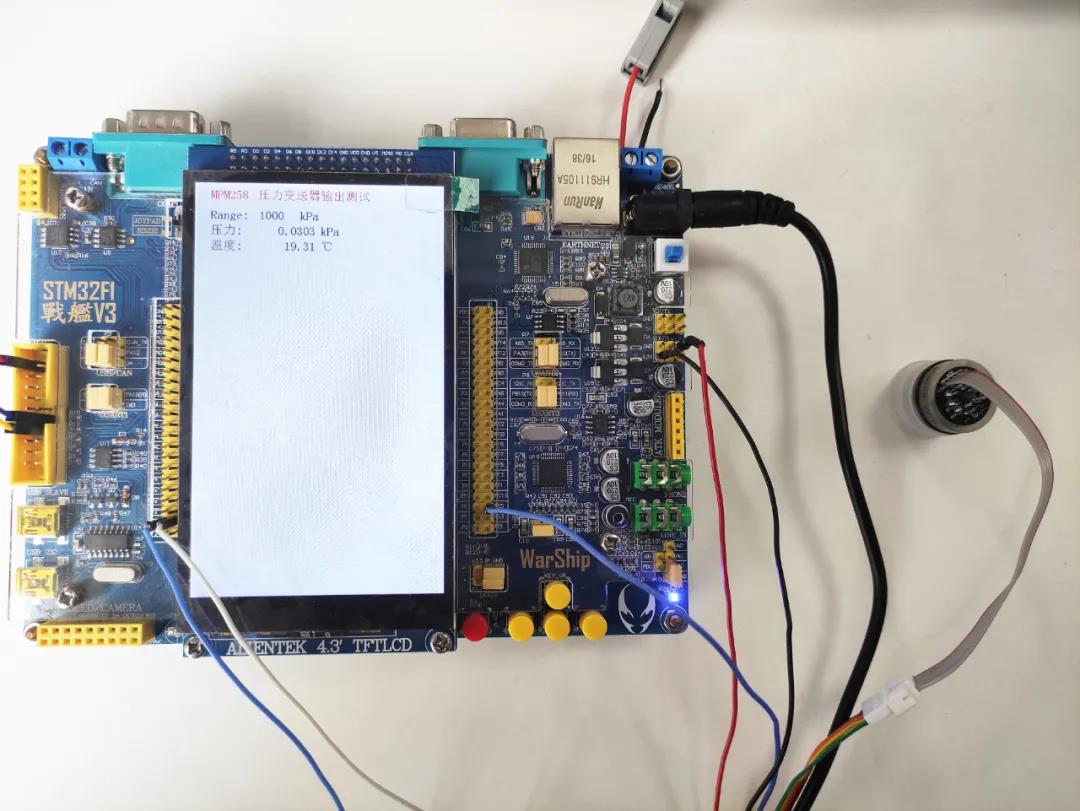

03 程序編寫試驗

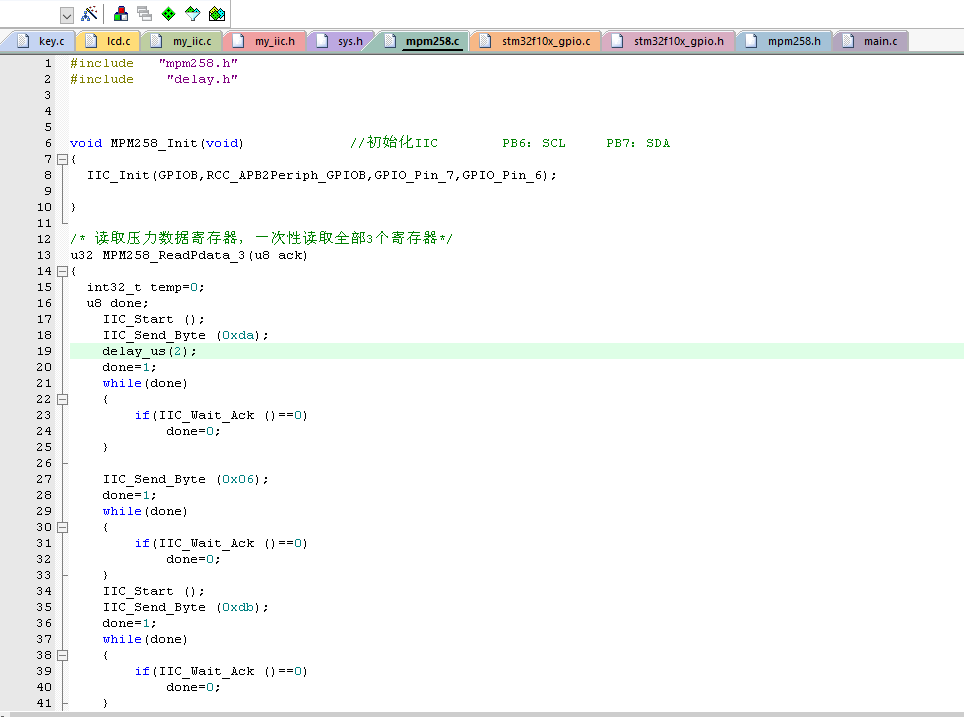

麥克這款數字芯體采用的是標準的I2C協議，說明書上對于數據讀取過程及數據幀結構都有較為詳細的描述，同時客服表示可以提供封裝好的代碼模板，只需在自己的主函數里進行調用即可，便于使用。
04 參數性能測試
產品說明書標注MPM258精度為0.25%FS，我們?cè)诔丨h(huán)境下進行了5個壓力點、3個循環的測試，并將測試數據代入壓力傳感器性能計算公式，實際結果更為優秀。

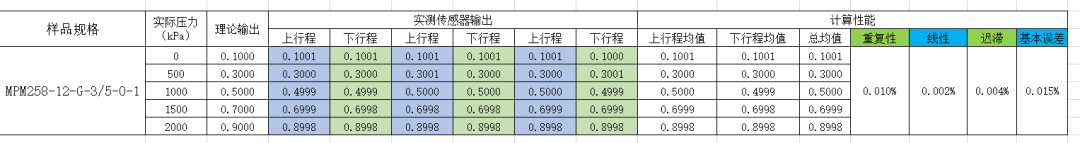

附：12G（表壓2MPa）樣品測試數據與計算結果。
05 寬電源供電測試
一般讀取I2C信號的單片機系統往往為5.0V或3.3V供電系統，MPM258支持3.0~5.5V DC寬電壓范圍供電，對這兩種單片機系統都進行了覆蓋，兼容性很強。
我們按照258產品供電的上下限進行實測驗證，發現供電電壓變化下，258測量的變化率在萬分之二左右，對測量結果基本上沒有影響。

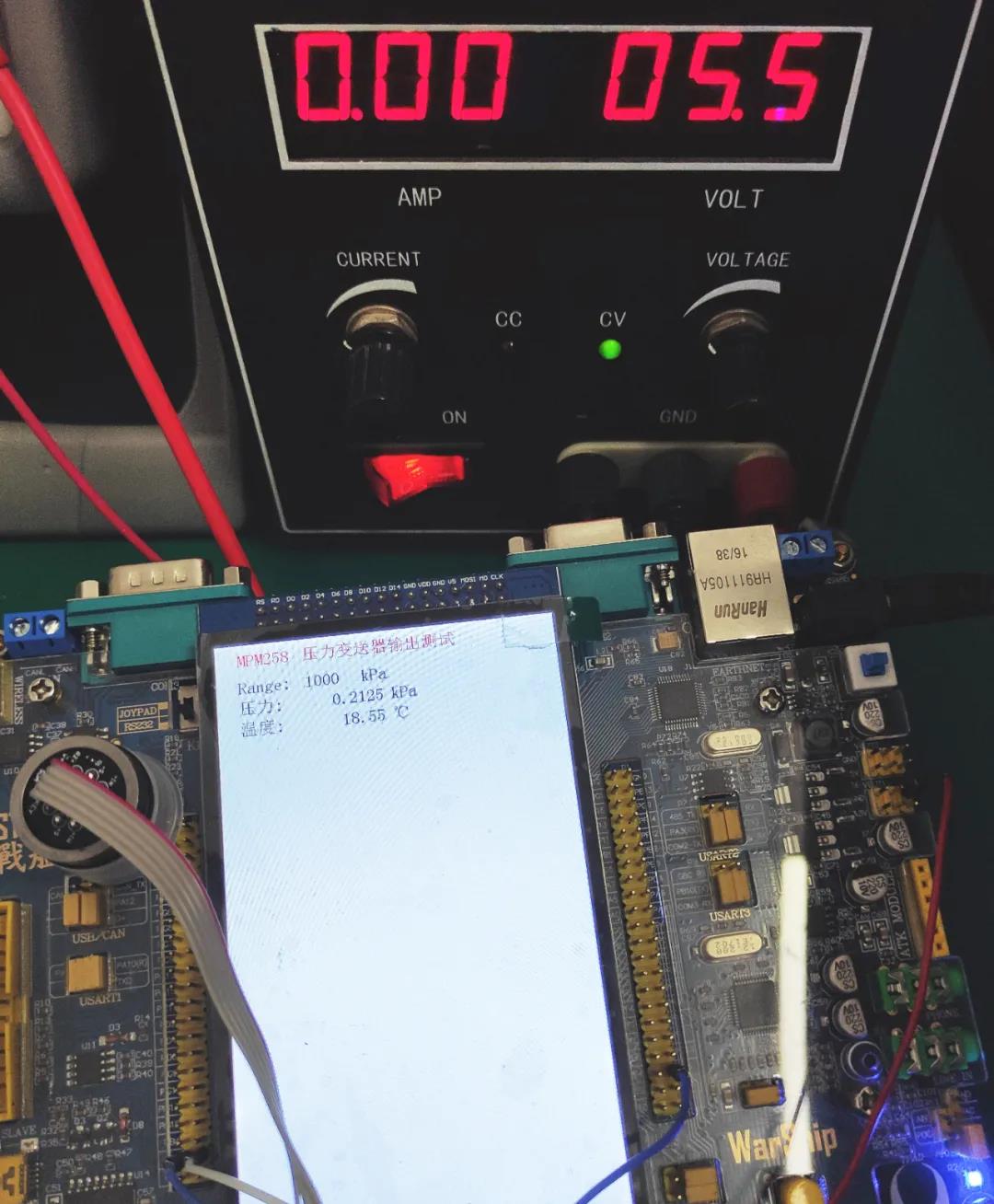

供電上限測試
供電下限測試
06 微功耗性能測試
我們采用電池供電，在這樣的應用條件下，產品功耗是比較重要的參考參數。根據產品說明書，MPM258的工作模式下電流＜3mA；待機模式下功耗＜100nA，比市場同類產品低幾個數量級。
同時，該產品提供一根專用的功耗控制引腳，可以方便且精確地控制功耗，還兼具組網功能（片選信號），非常適用于對功耗要求較為敏感的場合下的壓力檢測。測試結果如下：

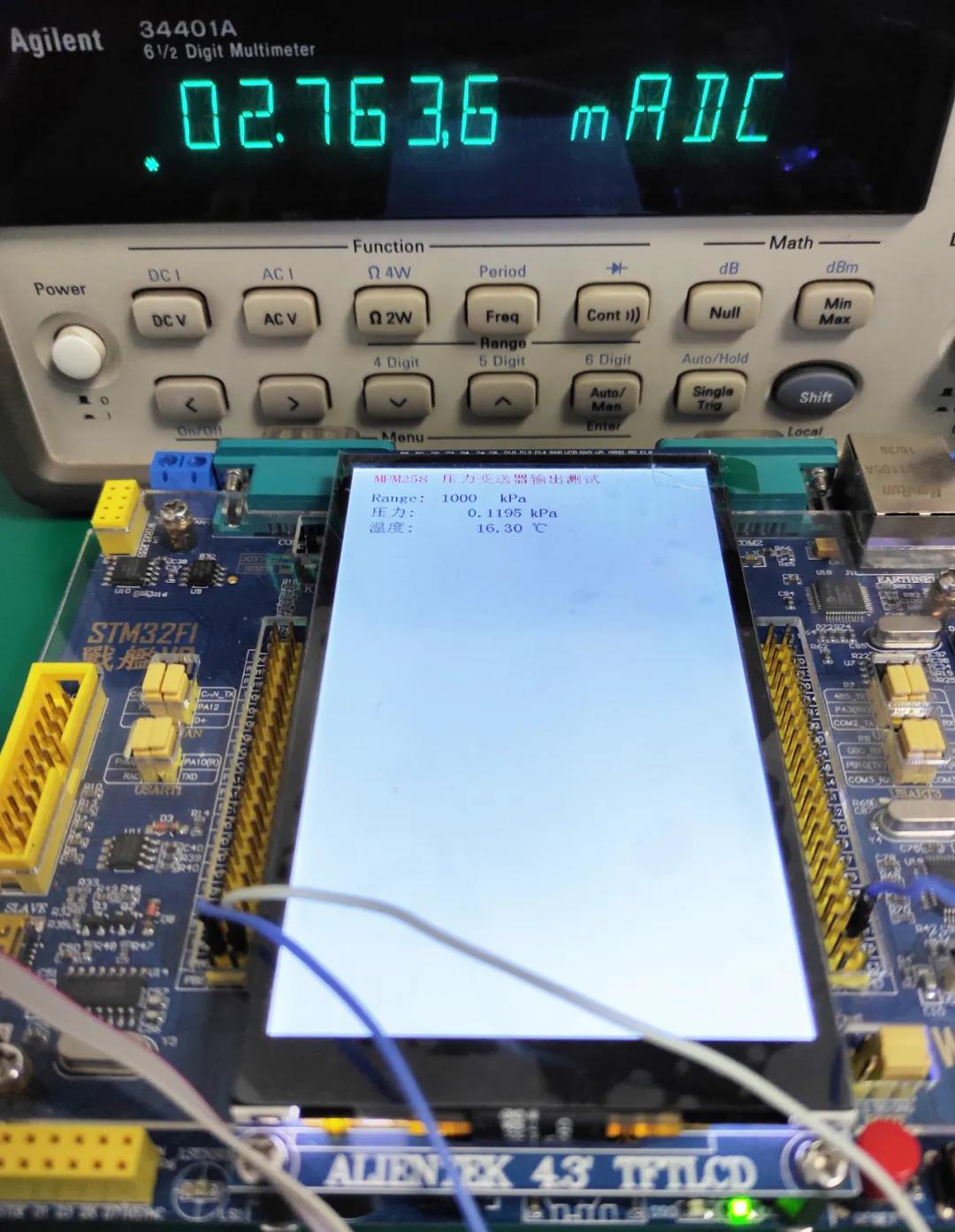

正常工作模式

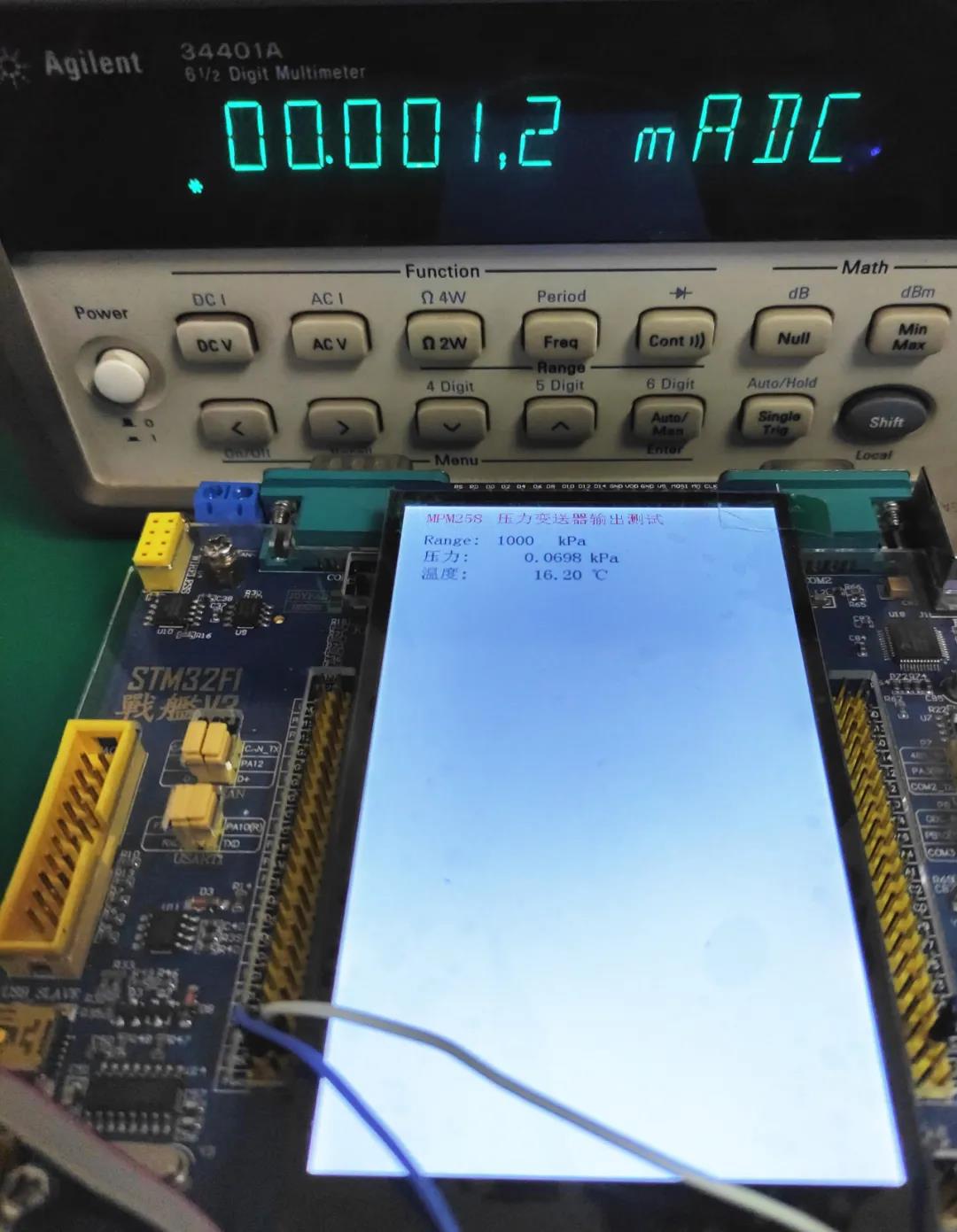

待機模式
通過上述對產品性能參數的實際測試驗證表明，MPM258型產品其各項性能指標與麥克相關資料所述的性能指標相符甚至優于——產品結構設計實用且通用，較容易替換安裝；測量基本誤差較小；微功耗模式在電池供電下非常實用······總的來說，此次試樣結果我們十分滿意。
我司與麥克長期合作，以往的產品設計與性能在使用過程中都顯示了優秀的品質，相信此次的MPM258產品也能完美符合后續我司的實際要求。——訊達科智有限公司陳工
以上為258客戶試樣報告的全部?jī)?nèi)容，非常感謝“老朋友”的反饋與支持！
值此MPM258新品上架之際，我們希望邀請更多的朋友來試用MPM258！
